Промислові трубопровідні системи складаються з великої кількості окремих елементів, і надійність кожного з’єднання безпосередньо впливає на стабільність усього технологічного процесу. Навіть правильно підібрана труба або високоякісний клапан не забезпечать герметичності, якщо між компонентами встановлено невідповідний фітинг. Саме тому до вибору з’єднувальної арматури висувають чіткі вимоги щодо матеріалу, тиску, температури, типу різьби та сумісності з робочим середовищем.
У промислових, лабораторних, газових та контрольно-вимірювальних системах широко застосовуються компоненти FITOK, розраховані на роботу в умовах підвищених навантажень. До цієї категорії належать обтискні та різьбові фітинги, клапани, регулятори тиску, маніфольди й інші елементи для точного та герметичного з’єднання трубок. Однак під час вибору важливо орієнтуватися не тільки на торгову марку, а й на конкретні параметри системи, адже зовні схожі деталі можуть мати різне призначення та несумісні стандарти підключення.
Що таке промислові фітинги та навіщо вони потрібні
Промисловий фітинг — це з’єднувальний компонент, за допомогою якого трубки, труби, клапани, манометри, датчики, регулятори та інше обладнання об’єднуються в єдину систему. Такі деталі дають змогу створювати прямі ділянки, змінювати напрямок трубопроводу, виконувати розгалуження, переходити між різними діаметрами або підключати вимірювальні прилади.
На відміну від побутових з’єднань, промислові фітинги часто працюють під високим тиском, за значних температурних коливань, в умовах вібрації або контакту з агресивними речовинами. Їх використовують для транспортування газів, води, пари, мастил, палива, хімічних реагентів та інших середовищ. У таких системах навіть незначний витік може спричинити зупинку обладнання, втрату продукту, пошкодження приладів або небезпеку для персоналу.
Фітинги виконують не лише з’єднувальну функцію. Вони спрощують монтаж, полегшують технічне обслуговування та дозволяють замінювати окремі вузли без повного демонтажу трубопроводу. Розбірні конструкції особливо зручні в системах КВПіА, де датчики, манометри та регулятори потребують періодичної перевірки або калібрування.
Основні види промислових фітингів
Конструкція фітинга визначається способом монтажу, типом трубопроводу та умовами експлуатації. Для одних систем важлива можливість швидкого розбирання, для інших — максимальна міцність і відсутність обслуговуваних стиків. Тому перед замовленням необхідно розуміти різницю між основними типами з’єднань.
Обтискні фітинги
Обтискні фітинги використовують для підключення металевих трубок без зварювання та нарізання різьби на самій трубці. У двокільцевій конструкції з’єднання зазвичай формують корпус, гайка, переднє та заднє обтискні кільця. Під час затягування гайки кільця обтискають трубку, фіксують її положення та створюють герметичний контакт.
Такий спосіб монтажу підходить для приладових, газових, гідравлічних і лабораторних ліній. Його перевага полягає у відсутності відкритого полум’я, складного зварювального обладнання та додаткової підготовки різьби. За умови правильного монтажу обтискне з’єднання витримує тиск, температурні зміни й вібрацію.
Різьбові фітинги
Різьбові моделі застосовують для підключення трубопровідної арматури, манометрів, датчиків, клапанів, фільтрів і регуляторів. Вони можуть мати внутрішню або зовнішню різьбу, а також поєднувати різні стандарти та розміри. Наприклад, один бік перехідника може бути призначений для обтискного підключення трубки, а інший — для монтажу в різьбовий порт приладу.
Під час вибору потрібно точно визначити не тільки діаметр, а й стандарт різьби. NPT, BSPP, BSPT та метричні різьби мають різну геометрію, кут профілю і спосіб ущільнення. Спроба з’єднати схожі за розміром, але несумісні різьби часто призводить до пошкодження деталей або появи витоку.
Зварні фітинги
Зварні з’єднання використовують у стаціонарних системах, де потрібна висока механічна міцність і мінімальна кількість розбірних стиків. Вони доцільні на ділянках із високою температурою, значним тиском або особливими вимогами до герметичності. Водночас такий монтаж потребує кваліфікованого зварювальника, відповідної підготовки поверхонь і контролю якості шва.
Фітинги за формою та призначенням

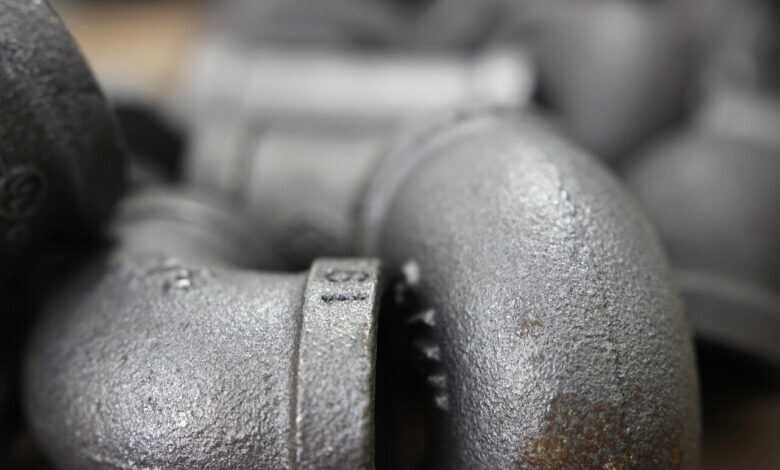

Окрім способу монтажу, промислові фітинги розрізняють за конфігурацією. Прямі з’єднувачі стикують трубки на одній осі, кутники змінюють напрямок лінії, трійники створюють відгалуження, а хрестовини розподіляють потік між кількома контурами. Перехідники дають змогу поєднати різні діаметри або стандарти підключення, тоді як заглушки перекривають невикористані порти.
Як правильно вибрати промисловий фітинг
Надійний підбір починається не з пошуку деталі за фотографією, а зі збору технічних параметрів. У каталозі можуть бути десятки зовні подібних виробів, які відрізняються лише різьбою, діаметром трубки, матеріалом або допустимим тиском. Для відповідальних систем ці відмінності є принциповими.
Під час вибору потрібно послідовно перевірити такі характеристики:
- зовнішній діаметр трубки в міліметрах або дюймах;
- тип, розмір і напрямок різьби;
- матеріал корпусу, гайок та обтискних кілець;
- максимальний робочий тиск системи;
- мінімальну та максимальну температуру;
- хімічний склад і властивості робочого середовища;
- наявність вібрацій, пульсацій і механічних навантажень;
- вимоги до чистоти внутрішньої поверхні;
- можливість демонтажу й повторного обслуговування вузла.
Діаметр трубки та тип підключення
Для обтискних фітингів основним параметром є зовнішній діаметр трубки. Він може бути метричним або дюймовим. Значення 6 мм і 1/4 дюйма близькі, але не тотожні, тому заміна одного розміру іншим неприпустима. Невідповідність навіть у частки міліметра може порушити обтиск, знизити міцність фіксації та спричинити витік.
Також слід перевірити товщину стінки трубки, її твердість і якість поверхні. Подряпини, овальність або задирки в зоні обтиску погіршують герметичність. Якщо трубка надто м’яка або має тонку стінку, виробник може рекомендувати застосування внутрішньої опорної втулки.
Матеріал фітинга
Матеріал підбирають відповідно до складу середовища, температури та умов експлуатації. Для промислових систем часто використовують нержавіючу сталь 316 або 316L. Вона має хорошу корозійну стійкість, витримує контакт із багатьма хімічними речовинами та підходить для газових, лабораторних і технологічних ліній.
Проте навіть нержавіюча сталь не є універсальним рішенням. Для особливо агресивних середовищ можуть знадобитися спеціальні сплави. У пневматичних або допоміжних системах за помірних умов іноді застосовують латунь. Важливо також враховувати сумісність матеріалів трубки та фітинга, щоб уникнути гальванічної корозії.
Робочий тиск і температура
У характеристиках обладнання слід орієнтуватися на допустимий робочий тиск за конкретної температури. Максимальне значення, зазначене для фітинга, не означає, що весь зібраний вузол автоматично витримає таке саме навантаження. Міцність системи визначається найслабшим компонентом: трубкою, різьбою, ущільненням, клапаном або підключеним приладом.
Зі зростанням температури допустимий тиск для деяких матеріалів знижується. Додатково потрібно враховувати короткочасні стрибки, пульсації та гідравлічні удари. Якщо система працює в нестабільному режимі, доцільно передбачити запас міцності, а не підбирати компоненти впритул до граничних характеристик.
Робоче середовище
Вода, пара, стиснене повітря, природний газ, водень, кисень, мастило або хімічний реагент висувають різні вимоги до матеріалів та чистоти. Для кисневих систем важлива відсутність мастильних забруднень, а для аналітичних газів — мінімальний внутрішній об’єм і висока якість поверхні. У хімічній промисловості потрібно перевіряти стійкість металу та ущільнень до конкретної речовини, її концентрації й температури.
Підібрати промислові фітинги та трубопровідну арматуру доцільно після визначення повного набору параметрів системи. Якщо відомий лише діаметр трубки, цього недостатньо для безпечного замовлення, особливо коли обладнання працює під тиском або контактує з газами.
Де застосовують промислові фітинги
Сфера використання таких компонентів значно ширша за звичайні трубопроводи. Вони є частиною вимірювальних, регулювальних, дозувальних, аналітичних і захисних систем. Від конструкції фітинга залежить не тільки герметичність, а й точність роботи підключених приладів.
Системи КВПіА
У контрольно-вимірювальних системах фітинги з’єднують імпульсні трубки з датчиками тиску, манометрами, диференційними перетворювачами, клапанними блоками та маніфольдами. Тут важливі компактність, стійкість до вібрації та можливість обслуговувати прилади без демонтажу всієї лінії.
Нафтогазова та хімічна промисловість
У нафтогазовій галузі фітинги встановлюють у системах відбору проб, контролю тиску, подавання реагентів і транспортування технологічних газів. У хімічному виробництві особливе значення має корозійна стійкість матеріалу. Неправильний вибір сплаву може призвести до поступового руйнування корпусу навіть за порівняно невисокого тиску.
Енергетика та машинобудування
На енергетичних об’єктах фітинги застосовують у водяних, парових, паливних, мастильних та допоміжних контурах. У машинобудуванні вони входять до складу гідравлічних і пневматичних систем, стендів, пресів, верстатів та іншого обладнання. Для таких умов важлива стійкість з’єднання до циклічних навантажень і вібрації.
Лабораторії, фармацевтика та харчове виробництво
У лабораторних установках фітинги підключають газові балони, редуктори, реактори, хроматографи та аналітичні прилади. У фармацевтичній і харчовій галузях додатково враховують чистоту поверхні, можливість промивання та відсутність зон, де можуть накопичуватися залишки продукту.
Типові помилки під час вибору та монтажу
Найчастіше проблеми виникають не через дефект самого виробу, а через неправильне визначення параметрів або порушення технології складання. Наприклад, монтажник може спробувати вкрутити конічну різьбу в циліндричний порт, орієнтуючись лише на приблизно однаковий діаметр. У результаті різьба пошкоджується, а герметичність залишається нестабільною навіть після використання ущільнювача.
Ще одна поширена помилка — надмірне затягування обтискної гайки. Більше зусилля не завжди означає краще ущільнення. Перетягування може деформувати кільця, пошкодити трубку або ускладнити подальший демонтаж. Водночас недостатнє затягування не забезпечує потрібного обтиску.
Трубку перед монтажем необхідно відрізати під прямим кутом, видалити задирки та очистити поверхню. Не можна встановлювати фітинг на ділянку з глибокими подряпинами, вм’ятинами або помітною овальністю. Після складання систему перевіряють на герметичність за процедурою, що відповідає її робочому середовищу та тиску.
Також небажано без перевірки змішувати гайки, кільця й корпуси різних виробників. Навіть якщо деталі візуально схожі, вони можуть відрізнятися кутами посадки, допусками та геометрією обтиску. Таке з’єднання іноді виглядає справним під час монтажу, але втрачає герметичність після запуску або кількох циклів нагрівання.
Перед замовленням на сайті https://valves-fittings.com.ua/ варто підготувати схему підключення, перелік обладнання та робочі характеристики. Якщо маркування різьби або трубки невідоме, краще виконати точне вимірювання чи звернутися по технічний підбір. Такий підхід допомагає зібрати герметичний вузол, скоротити час монтажу та забезпечити стабільну роботу обладнання протягом усього строку експлуатації.
