Комплектування трубопровідної системи для виробничого або будівельного об’єкта починається задовго до монтажу. На етапі закупівлі потрібно узгодити типи з’єднань, матеріали, розміри, різьби, робочі параметри та сумісність окремих компонентів. Якщо специфікація формується поспіхом або без перевірки суміжних позицій, помилка може проявитися вже на майданчику — коли частину вузла неможливо зібрати без додаткової заміни деталей. Тому каталог https://valves-fittings.com.ua/ доцільно використовувати не як перелік окремих товарів, а як основу для комплектування конкретної трубопровідної задачі.
Починати потрібно зі схеми, а не з окремої позиції
У трубопровідному вузлі кожна деталь пов’язана з іншими. Клапан має відповідати способу підключення, трубка — розміру фітинга, а перехідники — забезпечувати коректне стикування між різними частинами системи. Саме тому перед замовленням варто мати хоча б робочу схему або структурований перелік точок підключення. Це дозволяє бачити не тільки кількість деталей, а й логіку майбутнього монтажу.
Для нового об’єкта вихідною точкою зазвичай є проєктна специфікація. Під час модернізації ситуація складніша: частину даних доводиться звіряти з фактично встановленим обладнанням. У такому випадку корисно фіксувати маркування, зовнішній діаметр трубок, типи різьби, наявні переходи та спосіб приєднання арматури. Чим точніше зібрані вихідні дані, тим менше невизначеності залишається на етапі закупівлі.
Як формувати групи компонентів
Велику специфікацію зручніше перевіряти не суцільним списком, а окремими функціональними групами. Наприклад, можна виділити запірну арматуру, регулювальні елементи, трубки, маніфольди, фільтри, з’єднання та монтажні компоненти. Такий поділ допомагає швидше побачити, чи не пропущена позиція, без якої конкретний вузол залишиться незавершеним.

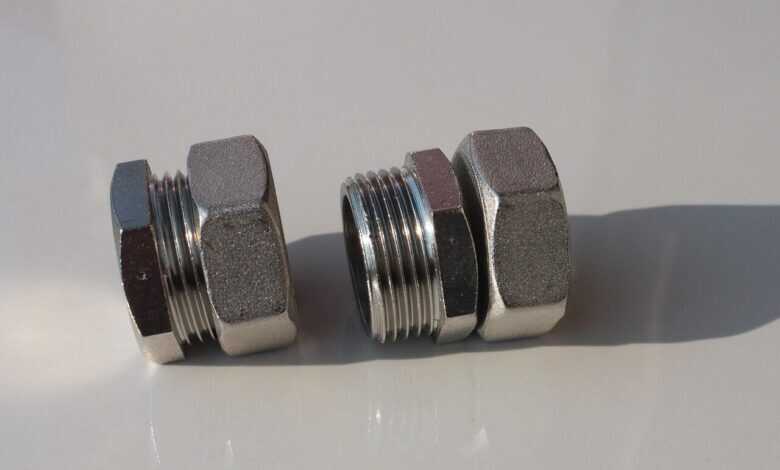

Окремої перевірки потребують фітинги, оскільки саме вони забезпечують переходи між трубами, арматурою та приладами. У каталозі представлені обтискні, різьбові та приварні рішення, тому під час вибору важливо враховувати не тільки геометрію деталі, а й спосіб монтажу, тип приєднання та умови роботи системи. Для одного вузла може бути потрібне розбірне з’єднання, для іншого — стаціонарне, тому універсального варіанта для всієї траси немає.
Які параметри звіряють до замовлення
Поширена помилка під час комплектування — орієнтація лише на назву виробу. Два кутники або два трійники можуть відрізнятися різьбою, розміром, матеріалом і схемою приєднання. Тому кожну позицію варто перевіряти за набором технічних ознак, а не за загальною категорією.
- тип робочого середовища;
- робочий тиск і температура;
- матеріал трубки та суміжних деталей;
- зовнішній діаметр і товщина стінки трубки;
- метрична або дюймова система розмірів;
- тип і стандарт різьби;
- спосіб приєднання та необхідність розбирання вузла;
- простір, доступний для монтажу й подальшого обслуговування.
Якщо частина параметрів невідома, краще позначити це в запиті, а не підбирати компонент за зовнішньою схожістю. Для діючих систем корисними можуть бути фотографії шильдиків, маркування, старі креслення або заміри безпосередньо на об’єкті. Це особливо актуально для ліній, які вже проходили ремонт і могли отримати компоненти різних стандартів.
Обтискне, різьбове чи приварне з’єднання
Вибір способу з’єднання залежить від конструкції вузла та задачі. Обтискні фітинги застосовують там, де потрібно отримати трубне з’єднання без зварювання. Різьбові варіанти зручні для розбірних ділянок, що можуть потребувати сервісу або заміни окремих елементів. Приварні фітинги формують нерозбірне з’єднання та використовуються у відповідних стаціонарних системах.
Порівнювати ці рішення тільки за принципом «краще — гірше» некоректно. Важливіше визначити, який спосіб відповідає проєктній схемі, режиму експлуатації та вимогам до обслуговування. Якщо в одній системі використовуються різні типи з’єднань, їх варто одразу розвести у специфікації, щоб монтажна бригада отримала зрозумілий комплект для кожної ділянки.
Чому важлива сумісність різьб і розмірів
Під час реконструкції промислових систем нерідко стикаються з різними стандартами приєднання. Метричні та дюймові розміри можуть бути близькими візуально, а різні типи різьби — схожими для неспеціаліста. Проте це не робить їх взаємозамінними. Будь-яке рішення щодо переходу між стандартами потрібно приймати на підставі точно визначених параметрів.
Практично це означає, що в специфікації бажано фіксувати не лише умовну назву деталі, а повний опис приєднання. Для монтажу це зменшує ризик плутанини, а для закупівлі — спрощує перевірку отриманої партії. Особливо корисно так працювати з повторюваними вузлами, де одна неточність у вихідній специфікації може поширитися на десятки однакових точок.
Комплектування під монтажні етапи
Для великого об’єкта постачання доцільно організовувати з урахуванням послідовності робіт. Якщо монтаж виконується по зонах, технологічних лініях або поверхах, товари варто групувати так само. Це полегшує приймання, внутрішню логістику та передачу комплектів бригадам. Монтажникам не доводиться щоразу шукати потрібні позиції у загальній партії.
Такий підхід корисний і для виробничої модернізації, коли роботи прив’язані до технологічних зупинок. Попередньо сформований комплект на конкретний вузол допомагає уникнути ситуації, коли основна арматура вже є на майданчику, а одного перехідника або з’єднувального елемента бракує для завершення монтажу.
Як перевіряти специфікацію перед відправленням
Перед передачею замовлення доцільно зробити фінальну перевірку по кожному вузлу. Спочатку звіряють кількість основних елементів, потім — усі переходи, з’єднання та допоміжні компоненти. Після цього корисно окремо переглянути рядки з різними стандартами різьби або нетиповими розмірами: саме вони потребують додаткової уваги.
ТОВ «Ясні Очі» працює з промисловою трубопровідною арматурою та комплектуючими, представленими в каталозі Valves & Fittings, і забезпечує технічні консультації під час підбору позицій. Замовник може передати список товарів, специфікацію, схему вузла або інші вихідні дані, щоб узгодити компоненти відповідно до параметрів проєкту.
Не менш важливо перевірити однакові позиції, що повторюються в різних частинах проєкту. Якщо вони мають однакову функцію, але різні параметри, це потрібно чітко відобразити в описі або артикулі. Для великої закупівлі така дисципліна значно спрощує приймання й подальший контроль комплектності.
Системний підхід зменшує кількість випадкових рішень
Комплектування трубопроводу — це не послідовність незалежних покупок, а робота з взаємопов’язаною системою. Найкращий результат дає підхід, за якого спочатку визначають параметри вузлів, потім групують компоненти за функціями, перевіряють сумісність і лише після цього формують підсумкове замовлення. Це однаково актуально для нового будівництва, реконструкції та технічного переоснащення виробництва.
Чітка специфікація полегшує роботу всім учасникам процесу: проєктувальнику, закупівельнику, постачальнику, монтажній організації та службі експлуатації. Коли кожне з’єднання має визначені параметри, а комплект сформований за логікою реального монтажу, значно простіше контролювати поставку, збирати систему на об’єкті та планувати її подальше обслуговування.
